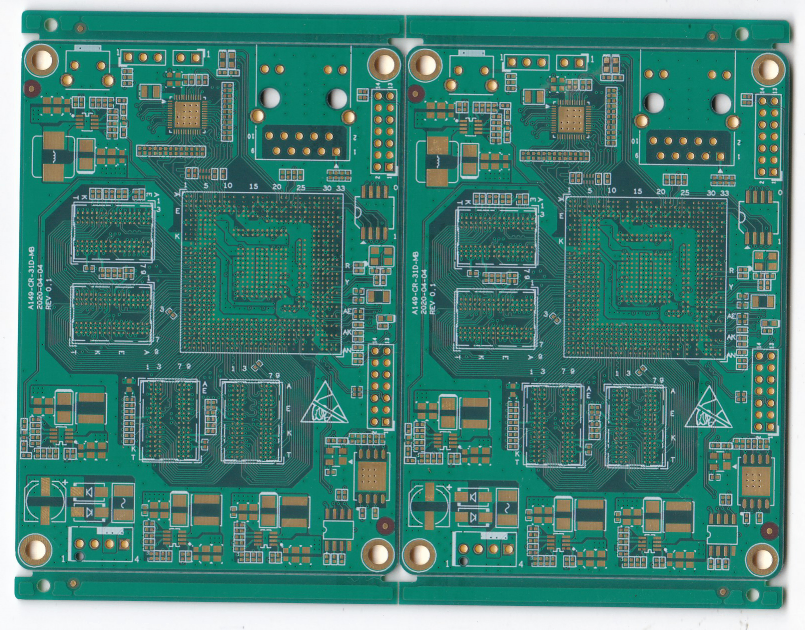

在电子设备向小型化、高密度演进的浪潮中，双面线路板以 “双面布线、高效互联” 的独特优势，成为连接元器件与终端产品的核心枢纽。这种在绝缘基板两面均敷有铜箔并实现电路导通的产品，正悄然撑起消费电子、工业控制等多领域的技术升级。

双面线路板的核心竞争力源于巧妙的结构设计与工艺创新。与单面板只一面布线不同，其两面均能布置元器件与导线，通过金属化孔实现上下层电路的电气连接，在相同面积下实现了近两倍的布线密度，为设备小型化提供了关键支撑。生产过程中，需经过基板裁切、钻孔、沉铜、电镀、线路蚀刻等多道工序，其中金属化孔的导通性与线路精度直接决定产品性能，高级产品的线宽线距已能控制在 0.1mm 以内。

从日常用品到工业重器，双面线路板的应用场景不断拓宽。消费电子领域，智能手机、平板电脑的主板中，它通过高密度布线集成电源管理、信号传输等多重功能，助力设备变薄变轻；家用电器里，洗衣机、空调的控制模块借助其实现电路简化与成本优化。工业场景中，数控设备、仪器仪表的核心控制板依赖其稳定的信号传输能力，在高温、震动环境下仍能保持性能可靠；新能源汽车的车载系统中，双面线路板更是承担着电池管理、电机控制等关键电路的互联任务。

技术迭代持续为双面线路板注入新活力。随着激光钻孔、精密蚀刻等工艺的成熟，其导通可靠性与抗干扰能力明显提升，适配了 5G 设备等高频信号传输需求。环保理念推动下，无铅化电镀、水性油墨等绿色工艺的应用，让其符合全球环保标准。

作为电子产业的基础元器件，双面线路板的发展轨迹与产业升级同频共振。从早期的简单电路连接，到如今支撑复杂系统运行，它用 “双面能力” 解开了设备集成化难题，未来在物联网、人工智能设备中，仍将是不可或缺的核心支撑。
